Lingas de correntes: Confira as aplicações e importância desses produtos para um transporte e movimentação segura de cargas
Lingas de corrente são fundamentais no processo de elevação e movimentação de cargas em diversos setores industriais. Com o aumento na necessidade de transportar materiais pesados de forma segura e eficiente, esses dispositivos ganharam destaque como uma solução confiável e durável. Neste artigo, abordaremos as características, tipos, segurança, e como é calculado o alcance das correntes de elevação.
O que é linga de corrente
Linga de corrente é um dispositivo utilizado para elevar e movimentar cargas, geralmente formado por correntes de aço especial, ganchos e outros acessórios. Elas são utilizadas em diversas aplicações, principalmente em locais com temperaturas acima de 100° C e onde há necessidade de ajustes de comprimento dos ramais.
Características das lingas de corrente
As lingas de corrente apresentam várias características que as tornam ideais para a movimentação de cargas:
- Resistência: às correntes são fabricadas em liga de aço especial, que pode ser grau 8, grau 10 ou superior, oferecendo resistência e durabilidade.
- Flexibilidade: a natureza das correntes permite ajustes de comprimentos através de ganchos encurtadores.
- Rastreabilidade: as lingas de corrente possuem plaquetas de identificação e muitos de seus componentes possuem marcações em alto relevo.
- Conformidade com normas: as lingas de corrente devem seguir normas regulamentadoras e técnicas para garantir a segurança e qualidade do produto.
- Manutenção: com o uso de lubrificante e cuidados adequados, a vida útil das lingas de corrente pode ser estendida por anos.
Tipos de linga de corrente
As lingas de corrente podem ser classificadas em diferentes tipos, de acordo com a quantidade de pernas, componentes e aplicações:
- Linga de corrente simples: possui apenas uma corrente, ideal para cargas com pontos de ancoragem únicos.
- Linga de corrente dupla: com duas correntes, permite a distribuição do peso entre as pernas e o equilíbrio da carga.
- Linga de corrente com três ou mais pernas: possibilita a distribuição do peso em diversos pontos, proporcionando maior estabilidade na movimentação.
Além disso, as lingas podem ser personalizadas com diferentes acessórios, como ganchos, manilhas, esticadores e olhais, conforme a necessidade específica de cada aplicação.
Aplicações industriais de uma linga de corrente
As lingas de corrente são componentes fundamentais para o içamento e movimentação de cargas em ambientes industriais. Elas são feitas em liga de aço especial, atendendo à norma ABNT NBR 15516, e apresentam diferentes capacidades de carga de acordo com as características técnicas, como grau e diâmetro da corrente. A tabela apresentada define os valores máximos de carga suportada em kgf para cada configuração de linga (1 perna, 2 pernas, 3 ou 4 pernas, cesto simples e cesto duplo) e ângulo de inclinação (0º < B< 45º e 45º < B < 60º).
Por exemplo, uma linga de corrente grau 8, com diâmetro de 6 mm, suporta 1.120 kgf na configuração de uma perna, enquanto uma de grau 10, com diâmetro de 10 mm, suporta até 4.000 kgf na mesma configuração. A capacidade de carga aumenta conforme o grau e diâmetro da corrente, chegando a suportar até 40.000 kgf em lingas de corrente grau 10 e diâmetro de 32 mm.
As aplicações industriais das lingas de corrente incluem atividades em setores como construção civil, automobilístico, naval, petroquímico e siderúrgico. Por exemplo, uma linga grau 10 com diâmetro de 26 mm e capacidade de carga de 26.500 kgf pode ser usada para movimentar grandes peças de aço em uma siderúrgica, enquanto uma linga grau 8 com diâmetro de 10 mm e capacidade de carga de 3.150 kgf pode ser empregada para içar motores em uma linha de montagem automotiva.
É importante respeitar o fator de segurança 4:1 e as capacidades de carga especificadas para cada configuração, garantindo um manuseio seguro e eficiente das cargas.
Segurança ao utilizar lingas de corrente
Para garantir a segurança na utilização das lingas de corrente, é fundamental seguir algumas precauções:
- Capacidade de carga: verificar se a linga possui capacidade suficiente para suportar o peso da carga a ser movimentada.
- Inspeção: verificar se todos os componentes estão em boas condições e livres de desgaste ou danos.
- Evitar movimentos bruscos e levantamentos bruscos: Essas ações podem causar acidentes e danificar os componentes.
- Proteção de cantos vivos: utilizar materiais protetores nos cantos da carga para evitar desgastes e deformações nas correntes.
- Cumprimento das normas técnicas e regulamentadoras: seguir as recomendações dos fabricantes e órgãos reguladores para garantir a segurança na utilização das lingas de corrente. No Brasil, as principais normas relacionadas a linga de corrente são a NBR 15516.
Como é calculado o alcance das correntes de elevação?
O alcance das correntes de elevação é determinado pelo comprimento das correntes e o número de ramais. Para calcular o alcance, deve-se levar em consideração os seguintes fatores:
- Comprimento das correntes: medir a distância entre os extremos da corrente, incluindo os ganchos e outros componentes.
- Número de ramais: contar a quantidade de pernas presentes na linga de corrente.
- Ângulo de elevação: o ângulo entre as pernas da linga e a vertical afeta a capacidade de carga e o alcance da corrente. Quanto maior o ângulo, menor será a capacidade de carga e maior será o alcance.
- Acessórios e dispositivos: considerar a inclusão de ganchos, manilhas, olhais e outros acessórios no cálculo do alcance.
Com essas informações em mãos, é possível calcular o alcance das correntes de elevação e selecionar a linga de corrente mais adequada para a aplicação desejada.
Em resumo, as lingas de corrente são dispositivos essenciais para a movimentação e elevação de cargas, proporcionando segurança, eficiência e durabilidade em diversas aplicações industriais. É importante selecionar o tipo correto de linga, respeitar as normas técnicas e regulamentadoras e seguir as recomendações de segurança para garantir o sucesso no processo de elevação.
Especificações técnicas linga de corrente Acro Cabos
- Linga de 01 Perna

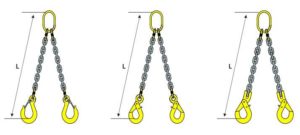

- Linga de 02 Pernas

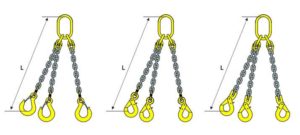

- Linga de 03 Pernas
- Linga Cesto Duplo
- Linga de 04 Pernas
| Material | Ø da corrente (mm) | 1 Perna | 2 Pernas | 3 ou 4 pernas | Cesto Simples | Cesto Duplo | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Vertical kgf | 0º < B< 45º kgf | 45º< B < 60º kgf | 0º < B< 45º kgf | 45º< B < 60º kgf | 0º < B< 45º kgf | 45º< B < 60º kgf | 0º < B< 45º kgf | 45º< B < 60º kgf | ||
| Grau 8 | 6 | 1.120 | 1.600 | 1.120 | 2.350 | 1.700 | 1.600 | 1.120 | 2.360 | 1.700 |
| Grau 10 | 6 | 1.400 | 2.000 | 1.400 | 3.000 | 2.120 | 2.000 | 1.400 | 3.000 | 2.120 |
| Grau 8 | 7 | 1.500 | 2.120 | 1.500 | 3.150 | 2.250 | 2.120 | 1.500 | 3.150 | 2.240 |
| Grau 10 | 7 | 1.900 | 2.650 | 1.900 | 4.000 | 2.800 | 2.650 | 1.900 | 4.000 | 2.800 |
| Grau 8 | 8 | 2.000 | 2.800 | 2.000 | 4.250 | 3.000 | 2.800 | 2.000 | 4.250 | 3.000 |
| Grau 10 | 8 | 2.500 | 3.550 | 2.500 | 5.300 | 3.750 | 3.550 | 2.500 | 5.300 | 3.750 |
| Grau 8 | 10 | 3.150 | 4.250 | 3.150 | 6.700 | 4.725 | 4.250 | 3.150 | 6.700 | 4.750 |
| Grau 10 | 10 | 4.000 | 5.600 | 4.000 | 8.000 | 6.000 | 5.600 | 4.000 | 8.000 | 6.000 |
| Grau 8 | 13 | 5.300 | 7.500 | 5.300 | 11.200 | 8.000 | 7.500 | 5.300 | 11.200 | 8.000 |
| Grau 10 | 13 | 6.700 | 9.500 | 6.700 | 14.000 | 10.000 | 9.500 | 6.700 | 14.000 | 10.000 |
| Grau 8 | 16 | 8.000 | 11.200 | 8.000 | 17.000 | 11.800 | 11.200 | 8.000 | 17.000 | 11.800 |
| Grau 10 | 16 | 10.000 | 14.000 | 10.000 | 21.200 | 15.000 | 14.000 | 10.000 | 21.200 | 15.000 |
| Grau 8 | 20 | 12.500 | 17.000 | 12.500 | 26.250 | 18.750 | 16.000 | 11.200 | 23.600 | 17.000 |
| Grau 10 | 20 | 14.000 | 20.000 | 14.000 | 30.000 | 21.200 | 20.000 | 14.000 | 30.000 | 21.200 |
| Grau 8 | 22 | 15.000 | 21.200 | 15.000 | 31.500 | 22.400 | 21.200 | 15.000 | 31.500 | 22.400 |
| Grau 10 | 22 | 19.000 | 26.500 | 19.000 | 40.000 | 28.000 | 26.500 | 19.000 | 40.000 | 28.000 |
| Grau 8 | 26 | 21.200 | 30.000 | 21.200 | 45.000 | 31.500 | 30.000 | 21.200 | 45.000 | 31.500 |
| Grau 10 | 26 | 26.500 | 37.500 | 26.500 | 56.000 | 40.000 | 37.500 | 26.500 | 56.000 | 40.000 |
| Grau 8 | 32 | 31.300 | 45.000 | 31.500 | 67.000 | 47.500 | 45.000 | 31.500 | 67.000 | 47.500 |
| Grau 10 | 32 | 40.000 | 56.000 | 40.000 | 85.000 | 60.000 | 56.000 | 40.000 | 85.000 | 60.000 |
| Fator de Segurança 4:1 |
- Material: Aço Alloy
- Norma: ABNT NBR 15516
