Esticador Forjado Alta Capacidade (Alta Capacidade) - EFF

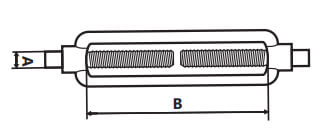

Esticador Forjado Alta Capacidade Esticador Forjado Alta Capacidade
Rosca
(A)		 Corpo
(B)		 Ø
do Cabo		 Abertura
(mm)		 CARGA DE TRABALHO / PESO
Pol. Pol. Pol. Máx. Mín. G X G G X O O X O O X M M X M
kgf kg/pc kgf kg/pc kgf kg/pc kgf kg/pc kgf kg/pc
1/4” 4” 3/32” 307 206 181 0,133 181 0,140 226 0,133 226 0,140 226 0,180
5/16” 4,5”" 1/8” 343 241 317 0,214 317 0,226 362 0,228 362 0,240 362 0,263
3/8” 6” 3/16” 419 267 453 0,325 453 0,340 544 0,350 544 0,370 544 0,420
1/2” 6” 1/4” 452 300 680 0,646 680 0,680 997 0,700 997 0,734 997 0,762
1/2” 9” 1/4” 605 376 680 0,753 680 0,793 997 0,780 997 0,825 997 0,840
1/2” 12” 1/4” 757 452 680 0,938 680 0,988 997 0,940 997 0,980 997 0,997
5/8” 6” 5/16” 488 335 1020 1,132 1020 1,192 1587 1,115 1587 1,174 1587 1,279
5/8” 9” 5/16” 640 411 1020 1,292 1020 1,360 1587 1,300 1587 1,365 1587 1,474
5/8” 12” 5/16” 792 488 1020 1,450 1020 1,474 1587 1,530 1587 1,610 1587 1,700
3/4” 6” 3/8” 528 376 1360 1,615 1360 1,700 2358 1,830 2358 1,927 2358 2,122
3/4” 9” 3/8” 681 452 1360 1,938 1360 2,040 2358 2,153 2358 2,267 2358 2,440
3/4” 12” 3/8” 833 528 1360 2,477 1360 2,608 2358 2,555 2358 2,690 2358 2,775
3/4” 18” 3/8” 1138 681 1360 3,016 1360 3,175 2358 3,120 2358 3,288 2358 3,500
7/8” 12” 1/2” 869 564 1814 3,610 1814 3,800 3265 3,825 3265 4,027 3265 4,245
7/8” 18” 1/2” 1173 716 1814 4,417 1814 4,650 3265 4,570 3265 4,808 3265 5,190
1” 6” 5/8” 599 447 2267 3,774 2267 3,973 4535 3,950 4535 4,154 4535 4,313
1” 12” 5/8” 904 599 2267 4,845 2267 5,100 4535 5,170 4535 5,440 4535 5,840
1” 18” 5/8” 1209 752 2267 6,030 2267 6,350 4535 6,355 4535 6,690 4535 7,300
1” 24” 5/8” 1514 904 2267 7,324 2267 7,710 4535 8,075 4535 8,500 4535 8,436
1.1/4” 12” 7/8” 963 658 3175 8,190 3175 8,618 6894 9,135 6894 9,616 6894 10,704
1.1/4” 18” 7/8” 1270 813 3175 10,380 3175 10,930 6894 11,200 6894 11,793 6894 12,065
1.1/4” 24” 7/8” 1580 970 3175 10,772 3175 11,339 6894 12,370 6894 13,020 6894 14,150
1.1/2” 12” 1.1/8” 1041 737 3401 11,633 3401 12,246 9706 13,400 9706 14,106 9706 16,100
1.1/2” 18” 1.1/8” 1346 889 3401 13,442 3401 14,150 9706 15,675 9706 16,500 9706 18,460
1.1/2” 24” 1.1/8” 1651 1041 3401 16,435 3401 17,330 9706 19,045 9706 20,050 9706 21,590
1.3/4” 18” 1.3/8” 1504 1046 - - - - 12700 19,855 12700 20,900 12700 22,100
1.3/4” 24” 1.3/8” 1808 1199 - - - - 12700 21,030 12700 22,135 12700 23,770
2” 24” 1.5/8” 1948 1339 - - - - 16782 43,950 16782 46,266 16782 52,163
2.1/2” 24” 2.1/8” 2088 1478 - - - - - - 27215 83,000 27215 90,720
2.3/4” 24” 2.3/8” 2172 1562 - - - - - - 29500 97,070 29500 112,490
Fator de Segurança: 5 vezes a carga de trabalho
  • Norma: FF-T-791-B-F1 (USA).
  • Recomendado para amarrações de cargas rodoviárias conforme CONTRAN
  • Consulte nosso Departamento Comercial.
