Esticador Green Pin G6311
Esticador Green Pin G6311 - Acro Cabos
Carga Máxima de Trabalho |
Abertura Máxima |

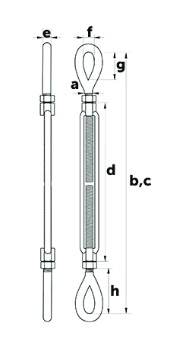

Dimensões | Peso Unitário |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pol | (mm) | ||||||||||||
t | Pol | A | B | C | D | E | F | G | H | KG | |||
0,54 | 6 | 3/8 | 292 | 428 | 183 | 10 | 13 | 29 | 49 | 0.48 | |||
1 | 6 | 1/2 | 325 | 455 | 193 | 12 | 18 | 36 | 58 | 0.81 | |||
1 | 9 | 1/2 | 400 | 608 | 270 | 12 | 18 | 36 | 57 | 1.07 | |||
1 | 12 | 1/2 | 476 | 760 | 346 | 12 | 18 | 36 | 57 | 1.29 | |||
1,59 | 6 | 5/8 | 380 | 503 | 203 | 14 | 21 | 45 | 79 | 1.33 | |||
1,59 | 9 | 5/8 | 455 | 656 | 280 | 14 | 21 | 45 | 78 | 1.61 | |||
1,59 | 12 | 5/8 | 531 | 808 | 356 | 14 | 21 | 45 | 78 | 1.969 | |||
2,36 | 6 | 3/4 | 413 | 532 | 214 | 17 | 26 | 54 | 89 | 2.03 | |||
2,36 | 9 | 3/4 | 490 | 685 | 291 | 17 | 26 | 54 | 89 | 2.47 | |||
2,36 | 12 | 3/4 | 564 | 837 | 367 | 17 | 26 | 54 | 88 | 2.90 | |||
2,36 | 18 | 3/4 | 718 | 1143 | 519 | 17 | 26 | 54 | 89 | 3.94 | |||
3,27 | 12 | 7/8 | 604 | 870 | 377 | 20 | 32 | 61 | 101 | 4.31 | |||
3,27 | 18 | 7/8 | 756 | 1174 | 529 | 20 | 32 | 61 | 101 | 5.51 | |||
4,54 | 6 | 1 | 498 | 604 | 234 | 24 | 37 | 76 | 118 | 23 | |||
4,54 | 12 | 1 | 649 | 909 | 387 | 24 | 37 | 76 | 117 | 5.75 | |||
4,54 | 18 | 1 | 801 | 1215 | 539 | 24 | 37 | 76 | 117 | 7.27 | |||
4,5 | 24 | 1 | 952 | 1518 | 692 | 24 | 37 | 76 | 116 | 7.80 | |||
6,9 | 12 | 1 1/4 | 712 | 985 | 385 | 29 | 47 | 91 | 145 | 9.28 | |||
6,9 | 18 | 1 1/4 | 862 | 1287 | 537 | 29 | 47 | 91 | 144 | 11.1 | |||
6,9 | 24 | 1 1/4 | 1015 | 1592 | 690 | 29 | 47 | 91 | 144 | 12.1 | |||
9,71 | 12 | 1 1/2 | 756 | 1023 | 401 | 32 | 55 | 106 | 156 | 12.6 | |||
9,71 | 18 | 1 1/2 | 916 | 1335 | 553 | 32 | 55 | 106 | 160 | 15.8 | |||
9,71 | 24 | 1 1/2 | 1065 | 1636 | 706 | 32 | 55 | 106 | 158 | 17.3 | |||
12,7 | 18 | 1 3/4 | 1020 | 1396 | 577 | 38 | 61 | 120 | 197 | 23.9 | |||
12,7 | 24 | 1 3/4 | 1171 | 1703 | 730 | 38 | 61 | 120 | 196 | 26.7 | |||
16,8 | 24 | 2 | 1264 | 1784 | 748 | 46 | 69 | 147 | 230 | 38.3 | |||
27,2 | 24 | 2 1/2 | 1430 | 1934 | 802 | 51 | 80 | 165 | 274 | 65 | |||
34 | 24 | 2 3/4 | 1450 | 1988 | 802 | 57 | 84 | 178 | 284 | 84 | |||
Fator de Segurança: 5 vezes a carga de trabalho |
Material: aço forjado de alta resistência SAE 1035 ou 1045
Acabamento: galvanizado a quente.
Faixa de Temperatura: -20°C até +200°C
Certificação: 2.1, 2.2, 3.1, MTCa, CE.
Norma: geralmente conforme ASTM F1145-92 anteriormente U.S. Federal Specification FF-T-791b

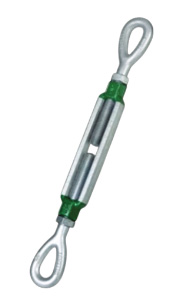

O Esticador Green Pin® EE é um Esticador olhal-olhal nas extremidades, geralmente conforme ASTM F1145-92. Uma das
características únicas dos Esticadores Green Pin® como este é que eles podem ser usados tanto para levantamento quanto para
amarração. A galvanização do Soquete spelter Green Pin® aberto BN garante sua durabilidade a longo prazo. O Esticador está
disponível em uma variedade de roscas de diâmetro de 3/8" (abertura máxima de 6") até 2 3/4" (abertura máxima de 24").
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
