Esticador Green Pin G6315
Esticador Green Pin G6315 - Acro Cabos
Carga Máxima de Trabalho |
Abertura Máxima |

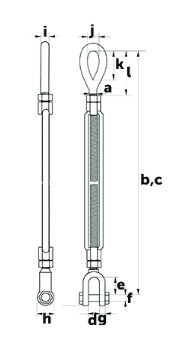

Dimensões | Peso Unitário |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pol | (mm) | |||||||||||||
t | Pol | A | B | C | D | E | F | G | H | I | J | K | L | kg |
0,54 | 6 | 3/8 | 283 | 418 | 12 | 21 | 8 | 9 | 21 | 10 | 13 | 29 | 49 | 0.52 |
1 | 6 | 1/2 | 315 | 446 | 16 | 26 | 10 | 11 | 25 | 12 | 18 | 36 | 58 | 0.88 |
1 | 9 | 1/2 | 390 | 598 | 16 | 26 | 10 | 11 | 25 | 12 | 18 | 36 | 57 | 1.13 |
1 | 12 | 1/2 | 466 | 751 | 16 | 26 | 10 | 11 | 25 | 12 | 18 | 36 | 57 | 1.37 |
1,59 | 6 | 5/8 | 363 | 486 | 18 | 32 | 13 | 14 | 33 | 14 | 21 | 45 | 79 | 1.55 |
1,59 | 9 | 5/8 | 438 | 639 | 18 | 32 | 13 | 14 | 33 | 14 | 21 | 45 | 78 | 1.61 |
1,59 | 12 | 5/8 | 514 | 790 | 18 | 32 | 13 | 14 | 33 | 14 | 21 | 45 | 78 | 2.17 |
2,36 | 6 | 3/4 | 391 | 510 | 24 | 38 | 16 | 16 | 41 | 17 | 26 | 54 | 89 | 2.28 |
2,36 | 9 | 3/4 | 467 | 663 | 24 | 38 | 16 | 16 | 41 | 17 | 26 | 54 | 89 | 2.82 |
2,36 | 12 | 3/4 | 542 | 815 | 24 | 38 | 16 | 16 | 41 | 17 | 26 | 54 | 88 | 3.16 |
2,36 | 18 | 3/4 | 694 | 1120 | 24 | 38 | 16 | 16 | 41 | 17 | 26 | 54 | 89 | 4.10 |
3,27 | 12 | 7/8 | 583 | 848 | 27 | 42 | 19 | 19 | 48 | 20 | 32 | 61 | 101 | 4.10 |
3,27 | 18 | 7/8 | 735 | 1153 | 27 | 42 | 19 | 19 | 48 | 20 | 32 | 61 | 101 | 5.84 |
4,54 | 6 | 1 | 473 | 579 | 31 | 50 | 22 | 20 | 54 | 24 | 37 | 76 | 118 | 4.60 |
4,54 | 12 | 1 | 624 | 884 | 31 | 50 | 22 | 20 | 54 | 24 | 37 | 76 | 117 | 6.17 |
4,54 | 18 | 1 | 776 | 1190 | 31 | 50 | 22 | 20 | 54 | 24 | 37 | 76 | 117 | 7.10 |
4,5 | 24 | 1 | 928 | 1494 | 31 | 50 | 22 | 20 | 54 | 24 | 37 | 76 | 116 | 8.35 |
6,9 | 12 | 1 1/4 | 677 | 950 | 44 | 71 | 29 | 26 | 68 | 29 | 47 | 91 | 145 | 10.4 |
6,9 | 18 | 1 1/4 | 833 | 1258 | 44 | 71 | 29 | 26 | 68 | 29 | 47 | 91 | 144 | 11.5 |
6,9 | 24 | 1 1/4 | 989 | 1566 | 44 | 71 | 29 | 26 | 68 | 29 | 47 | 91 | 144 | 13.2 |
9,71 | 12 | 1 1/2 | 716 | 983 | 52 | 71 | 35 | 28 | 80 | 32 | 55 | 106 | 156 | 13.9 |
9,71 | 18 | 1 1/2 | 871 | 1290 | 52 | 71 | 35 | 28 | 80 | 32 | 55 | 106 | 160 | 16.7 |
9,71 | 24 | 1 1/2 | 1023 | 1594 | 52 | 71 | 35 | 28 | 80 | 32 | 55 | 106 | 158 | 19.7 |
12,7 | 18 | 1 3/4 | 979 | 1356 | 60 | 86 | 41 | 33 | 90 | 38 | 61 | 120 | 197 | 25.1 |
12,7 | 24 | 1 3/4 | 1130 | 1662 | 60 | 86 | 41 | 33 | 90 | 38 | 61 | 120 | 196 | 29 |
16,8 | 24 | 2 | 1208 | 1728 | 63 | 93 | 51 | 40 | 107 | 46 | 69 | 147 | 230 | 42 |
27,2 | 24 | 2 1/2 | 1343 | 1899 | 75 | 114 | 57 | 41 | 143 | 51 | 80 | 165 | 274 | 68.5 |
34 | 24 | 2 3/4 | 1399 | 1953 | 90 | 110 | 70 | 41 | 158 | 57 | 84 | 178 | 284 | 93 |
Fator de Segurança: 5 vezes a carga de trabalho |
Material: aço forjado de alta resistência SAE 1035 ou 1045.
Acabamento: galvanizado a quente.
Faixa de Temperatura: -20°C até +200°C
Certificação: 2.1, 2.2, 3.1, MTCa, CE.
Norma: geralmente conforme ASTM F1145-92 anteriormente U.S. Federal Specification FF-T-791b
O Esticador Green Pin® EJ é um esticador olhal - Garra nas extremidades geralmente conforme ASTM F1145-92. A garra é equipada com parafuso de segurança para tamanhos de roscas de diâmetro até 5/8" e equipada com contrapino para diâmetros de 3/4" e acima. Uma das características únicas dos Esticadores Green Pin® como este é que eles podem ser usados tanto para levantamento quanto para amarração. A galvanização do Esticador Green Pin® EJ garante sua durabilidade a longo prazo.
O esticador está disponível em uma variedade de roscas de diâmetro de 3/8" (abertura máxima de 6") até 2 3/4" (abertura máxima de 24").
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
