Manilha ROV Green Pin P5361F

Manilha ROV Green Pin P5361F - Acro Cabos

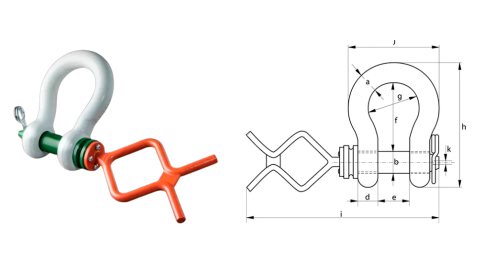

Carga Máxima de Trabalho	Dimensões (mm)											Peso Unitário
t	A	B	C	D	E	F	G	H	I	J	K	Kg
6,5	22	25	52	22	36	83	58	144	419	102	3,5	4.06
9,5	28	32	66	28	47	108	75	185	455	131	5,5	3.66
12	32	35	72	32	51	115	83	201	467	147	6,5	4.91
17	38	42	88	38	60	146	99	249	491	175	8,5	8.19
25	45	50	103	45	74	178	126	300	538	216	8,5	14.2
35	50	57	111	50	83	197	138	331	558	238	8,5	19.9
55	65	70	145	65	105	260	180	433	619	310	7,5	39.6
Fator de Segurança: 5 vezes a carga de trabalho

Material: corpo e pino em aço liga, grau 8, qualidade Polar, temperado e revenido
Faixa de Temperatura: -60°C até +200°C
Certificação: 2.1, 2.2, 3.1, MTCa, CE
Nota: fornecida sem os cabos finos que evitam a perda do pino e da mola. A Manilha Green Pin® ROV com pino cônico F é uma Manilha grau 8 com alça rabo de peixe e pino cônico rosqueado. A Manilha foi especialmente desenvolvida para as operações de lançar & recolher (submarina) com um veículo operado remotamente (ROV). A alça da Manilha pode ser manipulada facilmente por um braço ROV operado hidraulicamente. Segurança e controlabilidade são ideais: as alças estão firmemente presas à cabeça do pino com parafuso e arruelas ®Nord-Lock, enquanto a cabeça do pino contém ranhuras para prender o pino ao corpo da Manilha com a ajuda do cabo de aço. A montagem da Manilha sob a água torna-se mais fácil devido à extremidade cônica do pino, enquanto a cor branca do corpo de Manilha e a cor laranja da alça melhoram a visibilidade. Finalmente, a rosca do parafuso no pino fica completamente embutida na câmara do olhal para proteger a linga do desgaste. A Manilha Green Pin® ROV com pino cônico F também está disponível com uma alça D (as alças são substituíveis e também podem ser fornecidas separadamente). A Manilha é adequada tanto para carga em linha quanto para carga lateral (aplicam-se fatores de redução) e está disponível em uma variação de limite de carga de trabalho de 6,5 até 55 toneladas.
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial
