Manilha ROV Green Pin P5367
Manilha ROV Green Pin P5367 - Acro Cabos
Carga Máxima de Trabalho |
Peso do Pino da Manilha |

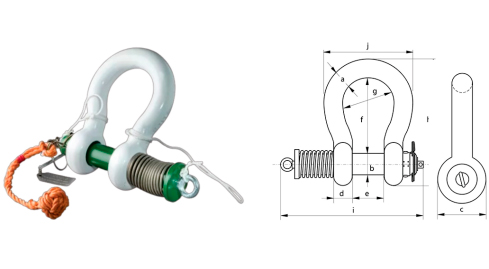

Dimensões (mm) |
Peso Unitário |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
t | Kg | A | B | C | D | E | F | G | H | I | J | Kg | |
12 | 2,26 | 32 | 35 | 72 | 32 | 51 | 115 | 83 | 201 | 291 | 147 | 5.24 | |
13,5 | 2,54 | 35 | 38 | 80 | 35 | 57 | 133 | 92 | 227 | 301 | 162 | 7 | |
17 | 3,86 | 38 | 42 | 88 | 38 | 60 | 146 | 99 | 249 | 360 | 175 | 9.25 | |
25 | 5,62 | 45 | 50 | 103 | 45 | 74 | 178 | 126 | 300 | 370 | 216 | 15.5 | |
35 | 7,89 | 50 | 57 | 116 | 50 | 83 | 197 | 138 | 334 | 400 | 238 | 20.4 | |
42,5 | 10,6 | 57 | 65 | 130 | 57 | 95 | 222 | 160 | 377 | 460 | 274 | 39 | |
55 | 12,84 | 65 | 70 | 145 | 65 | 105 | 260 | 180 | 433 | 490 | 310 | 42 | |
85 | 18,69 | 75 | 83 | 162 | 75 | 127 | 329 | 190 | 527 | 587 | 340 | 67 | |
120 | 65,7 | 95 | 95 | 208 | 91 | 147 | 399 | 238 | 646 | 687 | 428 | 123 | |
150 | 85,78 | 105 | 108 | 238 | 102 | 169 | 410 | 275 | 688 | 727 | 485 | 168 | |
Fator de Segurança: 5 vezes a carga de trabalho |
Material: corpo e pino em aço liga, grau 8, temperado e revenido
Acabamento: corpo pintado de branco, pino pintado de verde.
Faixa de Temperatura: -60°C até +200°C
Certificação: 2.1, 2.2, 3.1, MTCa, LROS, CE
Nota: Apenas para uso em linha. Esta manilha é montada com lingas de cabo de aço e monkey's fist. Para tamanhos a partir de WLL 42,5 até 150 t inclusive, é necessária uma ferramenta de compressão especial (vendida separadamente) para montar a manilha.
A Manilha Green Pin® ROV com mola de acionamento é uma Manilha de grau 8 desenvolvida especificamente para operações de lançamento (submarina) com um veículo operado remotamente (ROV). A Manilha possui um sistema de liberação rápida especialmente projetado que pode ser manipulado facilmente por um braço ROV operado hidráulicamente, sem comprometer a segurança. Ativando a mola, a Manilha é desmontada de forma rápida e segura. A Manilha Green Pin® ROV com mola de acionamento também é adequada para uso em temperaturas extremamente baixas (até -60 °C / -76°F). A montagem da Manilha pode ser feita manualmente para os tamanhos menores. Uma ferramenta de compressão (vendida separadamente) deve ser usada para tamanhos com um limite de carga de trabalho de 42,5 toneladas ou mais. É claro que a Manilha Green Pin® ROV com mola de acionamento está de acordo com uma variedade de certificações. A Manilha Green Pin® ROV com mola de acionamento está disponível em uma variação de limite de carga de trabalho de 12 até 150 toneladas.
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
