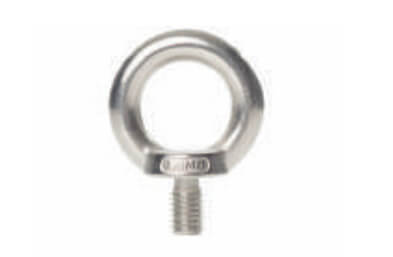

Olhal de Suspensão inox - Tipo Parafuso - Acro Cabos
Rosca Polegada DIN
| DIÂMETRO |
ROSCA - FPP |

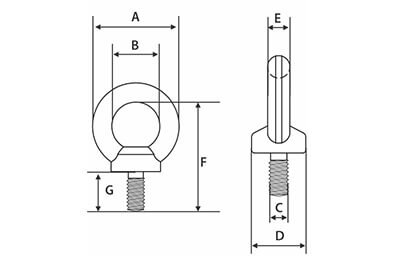

DIMENSÕES (mm) |
CARGA DE TRABALHO (Kgf) |
PESO |
| Polegadas |
A |
B |
C |
D |
E |
F |
G |
45º |
Vertical |
Kg |
| 1/4” |
UNC - 20 |
36 |
20 |
6 |
20 |
8 |
42 |
13 |
50 |
70 |
0,054 |
| 5/16” |
UNC - 18 |
36 |
20 |
8 |
20 |
8 |
42 |
15 |
100 |
140 |
0,056 |
| 3/8” |
UNC - 16 |
45 |
25 |
10 |
25 |
10 |
53 |
18 |
170 |
230 |
0,110 |
| 1/2" |
UNC - 13 |
53 |
29 |
12 |
30 |
12 |
62 |
22 |
240 |
340 |
0,190 |
| 1/2" |
BSW - 12 |
53 |
29 |
12 |
30 |
12 |
62 |
22 |
240 |
340 |
0,190 |
| 5/8” |
UNC - 11 |
63 |
35 |
16 |
36 |
14 |
78 |
28 |
500 |
700 |
0,310 |
| 3/4” |
UNC - 10 |
72 |
40 |
20 |
40 |
16 |
87 |
30 |
830 |
1200 |
0,470 |
| Fator de Segurança: 6 vezes a carga de trabalho |
- Material: Aço Inox AISI 304 forjado.
- Acabamento: Polido
- Norma de Referência: DIN 580
- Algumas dimensões podem variar de acordo com o lote de fornecimento.
- Consulte nosso Departamento Comercial.
Rosca Métrica DIN
| DIÂMETRO |
ROSCA - FPP |
DIMENSÕES (mm) |
CARGA DE TRABALHO (Kgf) |
PESO |
| A |
B |
C |
D |
E |
F |
G |
45º |
Vertical |
Kg |
| M6 |
MA - 1,00 |
36 |
20 |
6 |
20 |
8 |
42 |
13 |
50 |
70 |
0,054 |
| M8 |
MA -1,25 |
36 |
20 |
8 |
20 |
8 |
42 |
15 |
100 |
140 |
0,056 |
| M10 |
MA - 1,50 |
45 |
25 |
10 |
25 |
10 |
53 |
18 |
170 |
230 |
0,110 |
| M12 |
MA - 1,75 |
53 |
29 |
12 |
30 |
12 |
62 |
22 |
240 |
340 |
0,190 |
| M14 |
MA - 2,00 |
63 |
35 |
14 |
36 |
14 |
78 |
28 |
350 |
490 |
0,280 |
| M16 |
MA - 2,00 |
63 |
35 |
16 |
36 |
14 |
78 |
28 |
500 |
700 |
0,310 |
| M20 |
MA - 2,50 |
72 |
40 |
20 |
40 |
16 |
87 |
30 |
860 |
1200 |
0,470 |
| Fator de Segurança: 6 vezes a carga de trabalho |
- Material: Aço Inox AISI 304 forjado.
- Acabamento: Polido
- Norma de Referência: DIN 580
- Algumas dimensões podem variar de acordo com o lote de fornecimento.
- Consulte nosso Departamento Comercial.
