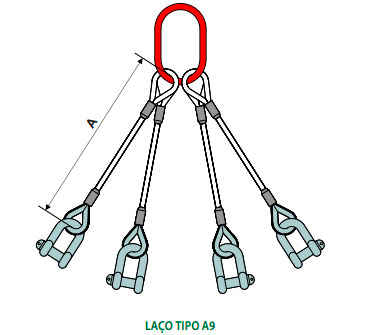

Laço / Linga Tipo A7 e A9 - Alma Aço
Laço / Linga Tipo A7 e A9 - Alma Aço - Acro Cabos
Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO
Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO
RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)
RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)
| Ø NOMINAL | COMP.MIN.(m) | DIMENSÃO DO OLHAL Comp. X Largura (mm) |
IPS CARGA DE TRABALHO (ton) |
EIPS CARGA DE TRABALHO (ton) |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NORMAL | C/ SAPATILHO | |||||||||||||||||
| mm | pol. | A | B | C | B | C |  30º |
 45º |
 60º |
30º |
45º |
60º |
||||||
| 6,4 | 1/4" | 0,40 | 106 | 53 | 29 | 15 | 1,2 | 1,0 | 0,7 | 1,3 | 1,1 | 0,8 | ||||||
| 8,0 | 5/16" | 0,50 | 132 | 66 | 36 | 19 | 1,9 | 1,6 | 1,1 | 2,1 | 1,7 | 1,2 | ||||||
| 9,5 | 3/8" | 0,60 | 157 | 78 | 42 | 23 | 2,8 | 2,2 | 1,6 | 2,9 | 2,3 | 1,7 | ||||||
| 11,5 | 7/16" | 0,70 | 190 | 95 | 51 | 28 | 3,8 | 3,0 | 2,2 | 3,9 | 3,2 | 2,3 | ||||||
| 13,0 | 1/2" | 0,80 | 214 | 107 | 58 | 31 | 4,9 | 3,9 | 2,8 | 5,2 | 4,2 | 3,0 | ||||||
| 14,5 | 9/16" | 0,90 | 234 | 117 | 63 | 34 | 6,2 | 5,0 | 3,6 | 6,5 | 5,3 | 3,8 | ||||||
| 16,0 | 5/8" | 1,00 | 264 | 132 | 71 | 38 | 7,6 | 6,1 | 4,4 | 8,3 | 6,7 | 4,8 | ||||||
| 19,0 | 3/4" | 1,20 | 314 | 157 | 85 | 46 | 10,9 | 8,8 | 6,3 | 11,7 | 9,5 | 6,8 | ||||||
| 22,0 | 7/8" | 1,40 | 363 | 181 | 98 | 52 | 14,7 | 11,9 | 8,5 | 15,9 | 12,8 | 9,2 | ||||||
| 26,0 | 1" | 1,60 | 429 | 214 | 116 | 62 | 19,0 | 15,4 | 11,0 | 21,1 | 17,0 | 12,2 | ||||||
| 29,0 | 1.1/8" | 1,80 | 478 | 239 | 129 | 69 | 24,0 | 19,4 | 13,9 | 25,5 | 20,6 | 14,7 | ||||||
| 32,0 | 1.1/4" | 2,00 | 528 | 264 | 143 | 77 | 29,5 | 23,8 | 17,0 | 33,0 | 26,7 | 19,1 | ||||||
| 35,0 | 1.3/8" | 2,20 | 578 | 289 | 156 | 84 | 35,4 | 28,6 | 20,4 | 39,8 | 32,1 | 23,0 | ||||||
| 38,0 | 1.1/2" | 2,40 | 627 | 313 | 169 | 91 | 42,0 | 33,9 | 24,2 | 47,1 | 38,0 | 27,2 | ||||||
| 45,0 | 1.3/4" | 2,80 | 742 | 271 | 200 | 108 | 56,6 | 45,7 | 32,7 | 63,2 | 51,0 | 36,5 | ||||||
| 52,0 | 2" | 3,20 | 858 | 429 | 232 | 124 | 73,0 | 59,0 | 42,1 | 84,2 | 68,0 | 48,6 | ||||||
| 58,0 | 2.1/4" | 3,60 | 955 | 475 | 258 | 138 | 91,3 | 73,7 | 52,7 | 102,4 | 82,7 | 59,1 | ||||||
| 64,0 | 2.1/2" | 4,00 | 1055 | 525 | 285 | 152 | 111,4 | 90,0 | 64,3 | 129,5 | 104,6 | 74,7 | ||||||
| 77,0 | 3" | 4,70 | 1270 | 635 | 343 | 184 | 157,2 | 127,0 | 90,7 | 188,5 | 152,3 | 108,8 | ||||||
| Fator de Segurança: 5 vezes a carga de trabalho | ||||||||||||||||||
Norma de referência ABNT NBR 13541-1 e NBR 11900-3
