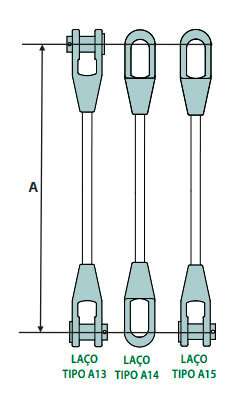

Laço Tipo A13, A14, A15 - Alma Fibra
Laço Tipo A13, A14, A15 - Alma Fibra - Acro Cabos
Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA
Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA
RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)
RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)
| Ø NOMINAL | COMP.MIN.(m) | CARGA DE TRABALHO (ton) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IPS | EIPS | |||||||||||||||||
| mm | Pol. | A |  Vertical |
Vertical |
||||||||||||||
| 6,4 | 1/4" | 0,40 | 0,4 | 0,5 | ||||||||||||||
| 8,0 | 5/16" | 0,50 | 0,7 | 0,8 | ||||||||||||||
| 9,5 | 3/8" | 0,60 | 1,2 | 1,3 | ||||||||||||||
| 11,5 | 7/16" | 0,70 | 1,4 | 1,6 | ||||||||||||||
| 13,0 | 1/2" | 0,80 | 2,0 | 2,2 | ||||||||||||||
| 14,5 | 9/16" | 0,90 | 2,9 | 2,6 | ||||||||||||||
| 16,0 | 5/8" | 1,00 | 3,0 | 3,4 | ||||||||||||||
| 19,0 | 3/4" | 1,20 | 4,7 | 5,3 | ||||||||||||||
| 22,0 | 7/8" | 1,40 | 5,7 | 6,4 | ||||||||||||||
| 26,0 | 1" | 1,60 | 8,0 | 8,9 | ||||||||||||||
| 29,0 | 1.1/8" | 1,80 | 9,3 | 10,3 | ||||||||||||||
| 32,0 | 1.1/4" | 2,00 | 12,2 | 13,5 | ||||||||||||||
| 35,0 | 1.3/8" | 2,20 | 15,4 | 17,1 | ||||||||||||||
| 38,0 | 1.1/2" | 2,40 | 19,0 | 21,2 | ||||||||||||||
| 45,0 | 1.3/4" | 2,80 | 23,0 | 25,5 | ||||||||||||||
| 52,0 | 2" | 3,20 | 32,0 | 35,7 | ||||||||||||||
| 58,0 | 2.1/4" | 3,60 | ---- | ---- | ||||||||||||||
| 64,0 | 2.1/2" | 4,00 | ---- | ---- | ||||||||||||||
| 77,0 | 3" | 4,70 | ---- | ---- | ||||||||||||||
| Fator de Segurança: 5 vezes a carga de trabalho | ||||||||||||||||||
Norma de referência ABNT NBR 13541-1 e NBR 11900-5
